CONTRA MS-X
Probların kullanım kapasitesi : 200 KN / Her bir prob için ayrı olarak
Max. Açılım :
180 cm Prob için : 250 cm
140 cm Prob için : 210 cm
40 cm Prob için : 70 cm
U tablaların boyutları : 10 cm x 10 cm
Toplam Ağırlık : 170 kg
Bileşenler ve Parçalar ;

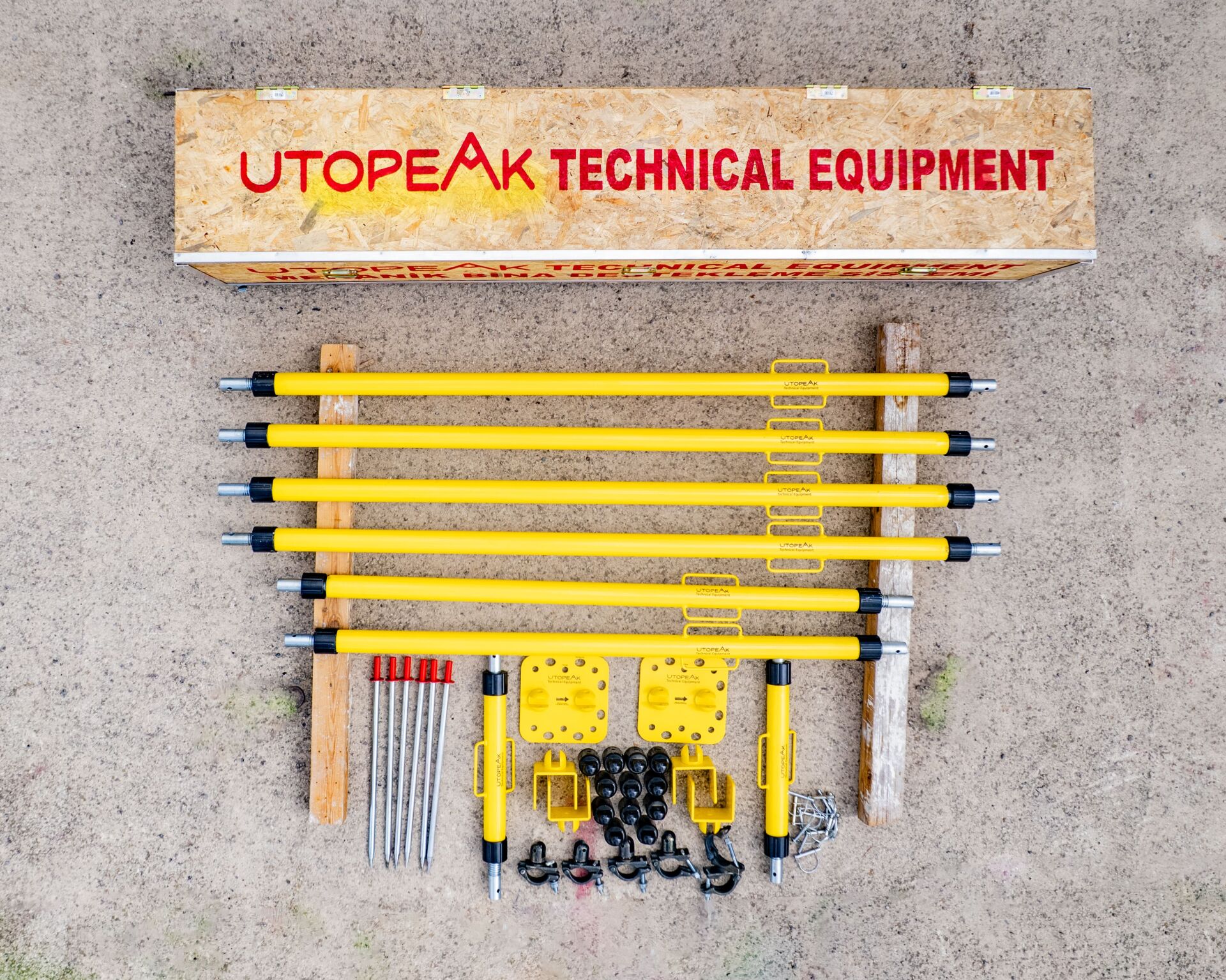

180 cm çelik alaşım somunlu prob borusu: 4 adet
140 cm çelik alaşım somunlu prob borusu : 2 adet
40 cm çelik alaşım somunlu prob borusu : 2 adet
50 cm çelik alaşımlı vidalı mil (Dişli boyu 43 cm) : 12 adet
30 cm çelik alaşımlı vidalı mil (Dişli boyu 23 cm) : 4 adet
Somun çelik alaşımlı : 16 adet
Kontra Somun çelik alaşımlı : 16 adet
Bağlantı kadehi çelik alaşımlı : 16 adet
Bağlantı kadeh yuvası çelik alaşımlı : 16 adet
Yaylı Bağlantı Pimi : 16 adet
Alt tabla çelik alaşımlı : 2 adet
U tabla çelik alaşımlı : 4 adet
Tekli kelepçe çelik alaşımlı : 2 adet
Çiftli kelepçe çelik alaşımlı : 1 adet
Yumuşak zemin için kazık : 8 adet
1 adet prob 1 adet somunlu boru 2 adet vidalı mil 2 adet kontra somundan oluşur.
Kullanım alanları :
Yatay duvarlar , Kapılar , Pencelere , Koridorlar , Tavanlar , Dikey alanlar

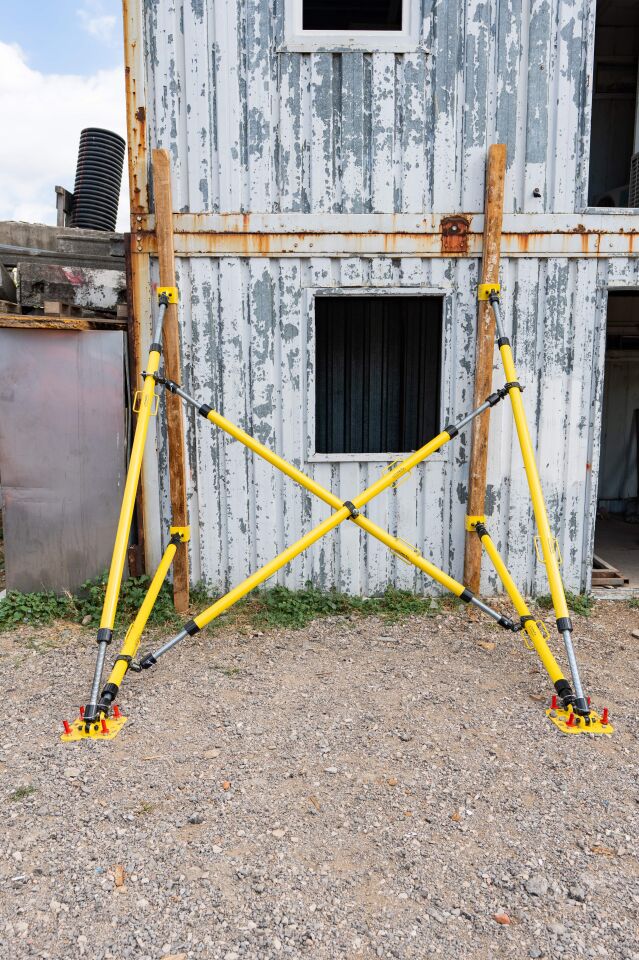

Yatay Duvarlar ;
Yatay duvarlar için minimum 4 adet 180 cmlik prob , 2 adet 140 cmlik prob , 2 adet alt tabla , 4 adet U tabla , 2 adet tekli kelepçe , 1 adet çiftli kelepçe , 8 adet yumuşak zemin kazığına ihtiyaç vardır.
Kurulumu :

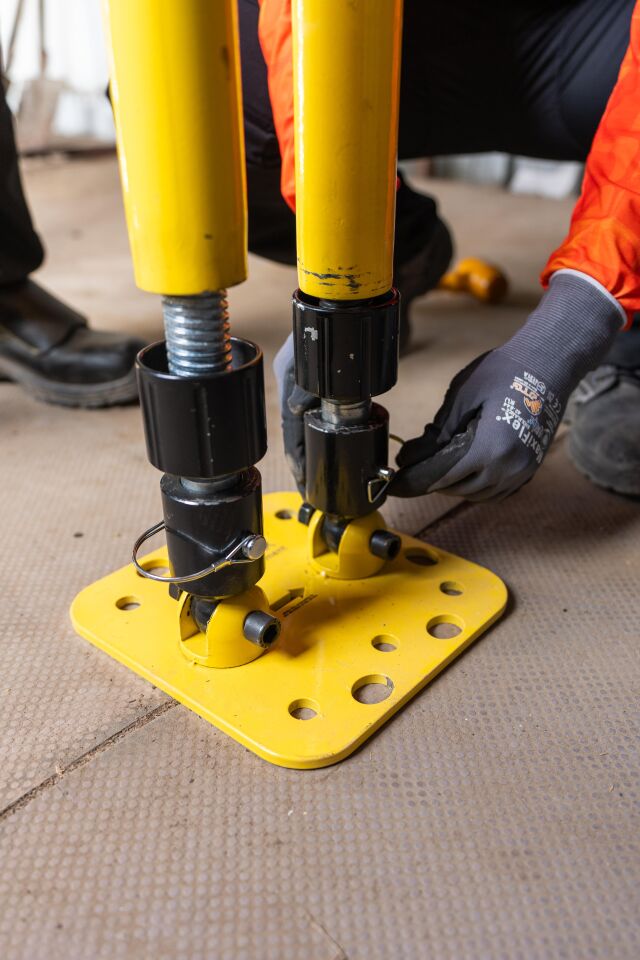

Öncelikle yukarıdaki Prob bileşenleri birleştirilerek problar oluşturulur. Alt tablalar için zeminler hazırlanır.Alt tablalar yerleştirilir. Alt tablaların üstünde sabit olan Bağlantı Kadeh yuvalarına Bağlantı Kadehleri yerleştirilir ve bağlantı vidalarıyla sabitlenir. Bağlantı kadehlerine Probların vidalı mil kısımları takılır ve sabitlemek için yaylı sabitleme pimleri takılır. Probun diğer ucuna bağlantı kadehi takılır ve yaylı sabitleme pimiyle sabitlenir. U tablanın üstünde sabit olan bağlantı kadeh yuvalarına sabitlenen bağlantı kadehi yerleştirilir. Kadeh ile U tabla bağlantı vidasıyla sabitlenir. 5X10 veya 10x10 kalas U tablanın kenar bölümlerinde bulunan çivi deliklerinden U tablaya sabitlenir. Aynı işlem diğer tablaya da yapılır. Her alt tablada arka kısımda olan kadeh bağlantı probuna 180 cmlik prob ön kısımda olan bağlantı kadeh yuvasına 140 cmlik prob bağlanır. Bağlantılar oluşturulduktan sonra her iki alt tabla problarını bağlayabilmek için kalan 2 adet 180 cmlik problara bağlantı kadehi ve tekli kelepçeye sabit olan bağlantı kadeh yuvası birleştirilir ve bir ucu 140 cmlik proba diğer ucu 180cmlik proba bağlanacak şekilde kelepçeler bağlanır. İşlem sonunda alt tablaya bağlı problar X şeklinde bağlanmış olacaktır.Son işlem olarak tüm kontra somunlar kapatılarak işlem güvenliği alınır.Bu şekilde tahkimat işlemi sonlanmış olacaktır.
Not : Probların uzaklıkları işlem yapılacak alana göre ayarlanır. Boruların üstünde bulunan çevirme kollarıyla saat yönünün tersine çevrilen prob uzar, saat yönüne çevrilen prob kısalır.

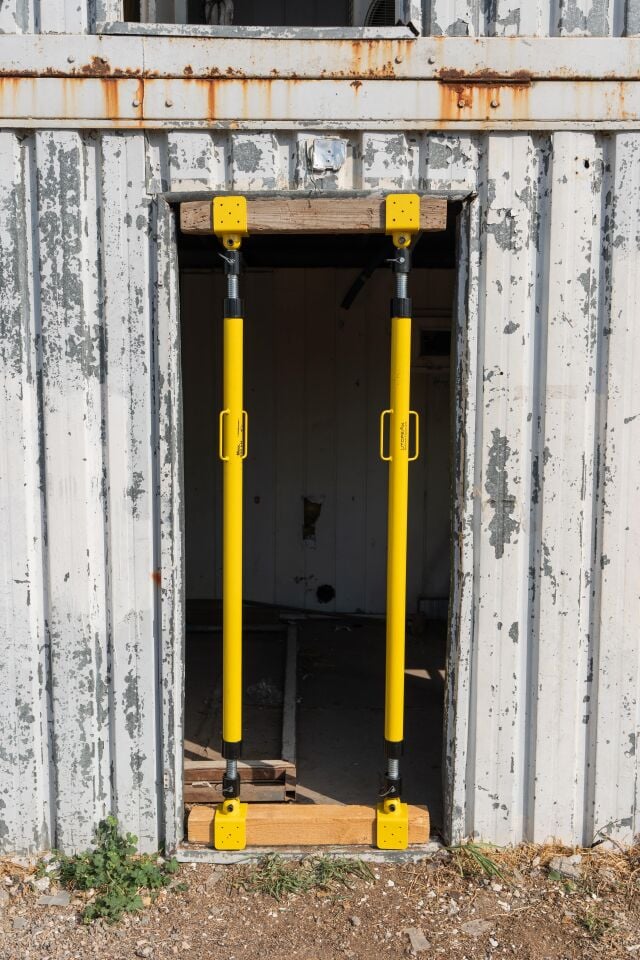

Kapılar ;
Kapılar için minimum 2 adet 180 cmlik prob ve 4 adet U tablaya ihtiyaç vardır.
Kurulumu:
Öncelikle yukarıdaki Prob bileşenleri birleştirilerek problar oluşturulur. Kapı alt zemini ve üst zeminine göre 10x10 kalaslar hazırlanır. Bağlantı kadehleri ve U tablalar vida yardımı ile birleştirilir. Alta ve üste olmak üzere her proba 2 adet U tabla bağlantı pimi aracılığıyla bağlanır. Alt zemin için hazırlanan 10x10 kalasa U tabla yandaki çivi deliklerinden çivi yardımı ile sabitlenir. Aynı işlem üst zemine de uygulanır. Sonrasında prob çevrilerek yükseltilir ve germe işlemiyle alt zemin ve üst zemin stabil hale getirilir.Son işlem olarak probun alt ve üstündeki kontra somunlar sıkılarak işlem güvenliği alınır. Aynı işlem bir prob için daha yapılır ve kapı güvenliği 400 kNye kadar alınmış olur.

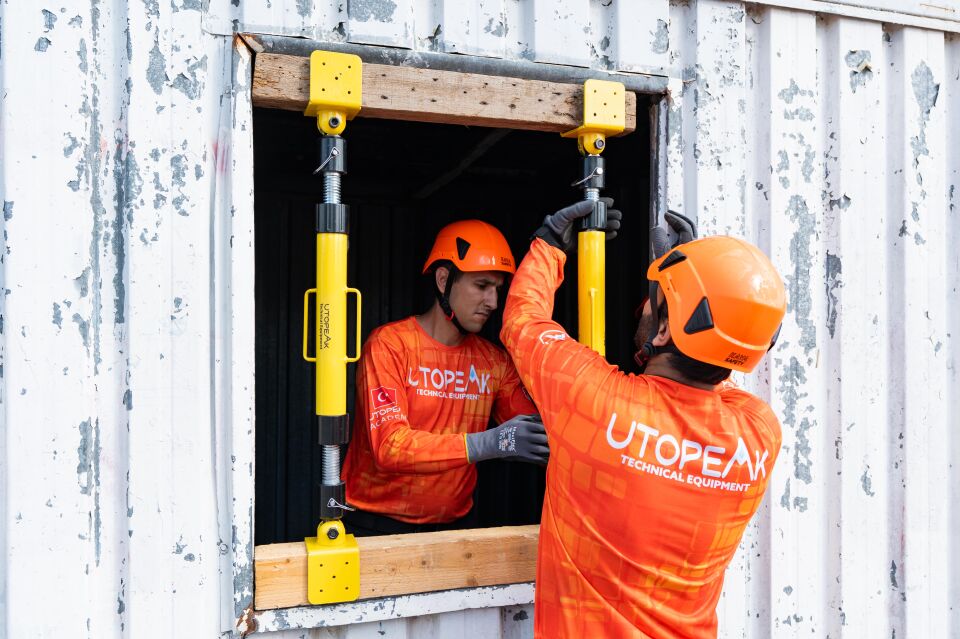

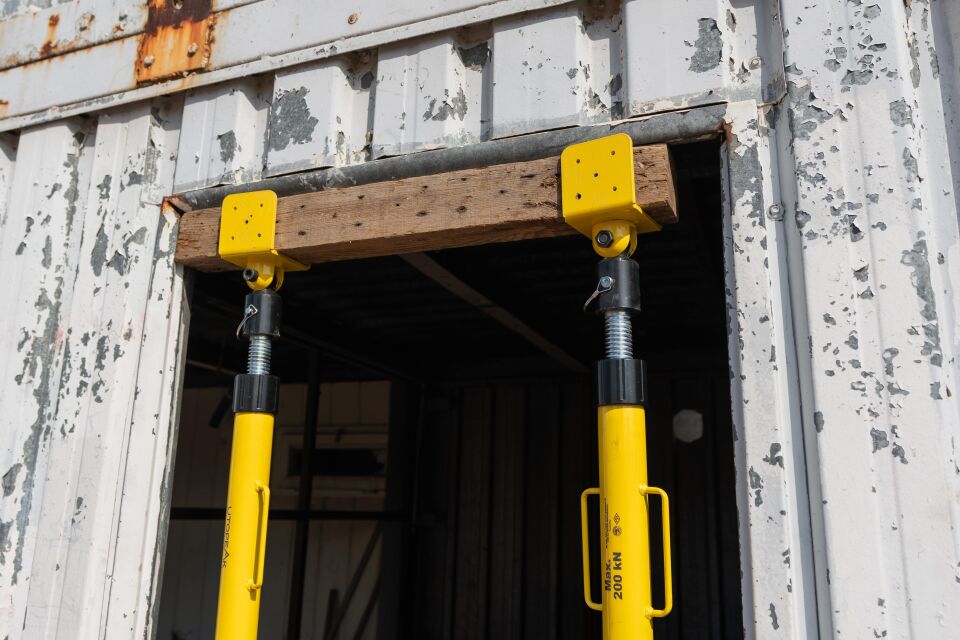

Pencereler ;
Pencere için minimum 2 adet 40 cmlik prob ve 4 adet U tablaya ihtiyaç vardır.
Kurulumu:
Öncelikle yukarıdaki Prob bileşenleri birleştirilerek problar oluşturulur. Pencere alt zemini ve üst zeminine göre 10x10 kalaslar hazırlanır. Bağlantı kadehleri ve U tablalar vida yardımı ile birleştirilir. Alta ve üste olmak üzere her proba 2 adet U tabla bağlantı pimi aracılığıyla bağlanır. Alt zemin için hazırlanan 10x10 kalasa U tabla yandaki çivi deliklerinden çivi yardımı ile sabitlenir. Aynı işlem üst zemine de uygulanır. Sonrasında prob çevrilerek yükseltilir ve germe işlemiyle alt zemin ve üst zemin stabil hale getirilir.Son işlem olarak probun alt ve üstündeki kontra somunlar sıkılarak işlem güvenliği alınır. Aynı işlem bir prob için daha yapılır ve pencere güvenliği 400 kNye kadar alınmış olur.
Koridorlar ;
Koridor tahkimatı yapmak için koridorun genişliğine göre tüm problardan istenilen adetlerde kullanılabilir. En sık kullanımı için 1 adet 180 cmlik prob, 1 adet 140 cmlik prob, 1 adet 40 cmlik prob, 1 adet çift girişli alt tabla, 3 adet 10x10 U tabla, 1 adet tekli bağlantı kelepçesi gereklidir.
Kurulumu ;
Öncelikle yukarıdaki Prob bileşenleri birleştirilerek problar oluşturulur.Çift girişli alt tabla koridorun en sağına ya da en soluna yerleştirilir. Tablanın prob girişinin duvar kısmına 180 cmlik prob bağlantı pimiyle bağlanır.180 cmlik probun üst kısmına U tabla sabitlenir ve 10x10luk istenilen boyda bir kalas U tablaya sabitlenerek germe sistemiyle tavana sabitlenir.
Alt tablanın koridora bakan kısmına 140 cmlik prob bağlanır. 140 cmlik probun üst ucuna U tabla bağlantı pimiyle sabitlenir. U tablaya istenilen boyda 10x10luk bir kalas çivi yardımı ile sabitlenir. 140 cmlik prob uygun açıda karşı duvara germe yöntemiyle sabitlenir.
Yukarıdaki süreç işlem yapılan koridor duvarının güvenliği için yetmezse 40 cmlik bir probun bir ucuna vida yardımı ile tekli bağlantı kelepçesi montajlanır.Probun diğer ucuna bağlantı pimi ile U tabla montajlanır. Kelepçeli kısım 140 cmlik probun uygun bir alanına sabitlenir , U tablalı kısım 140lık probun bağlantılı olduğu 10x10 kalasa sabitlenip germe yöntemi ile koridor duvarını destekler. Son işlem olarak tüm kontra somunlar kapatılır.Bu işlemlerle koridor desteklemesi yapılmış olur.

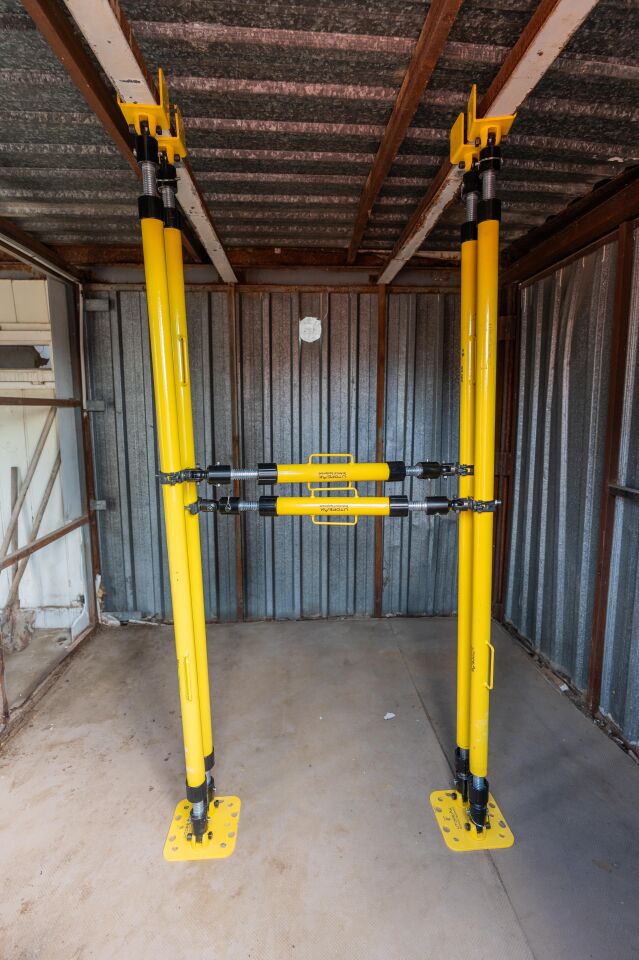

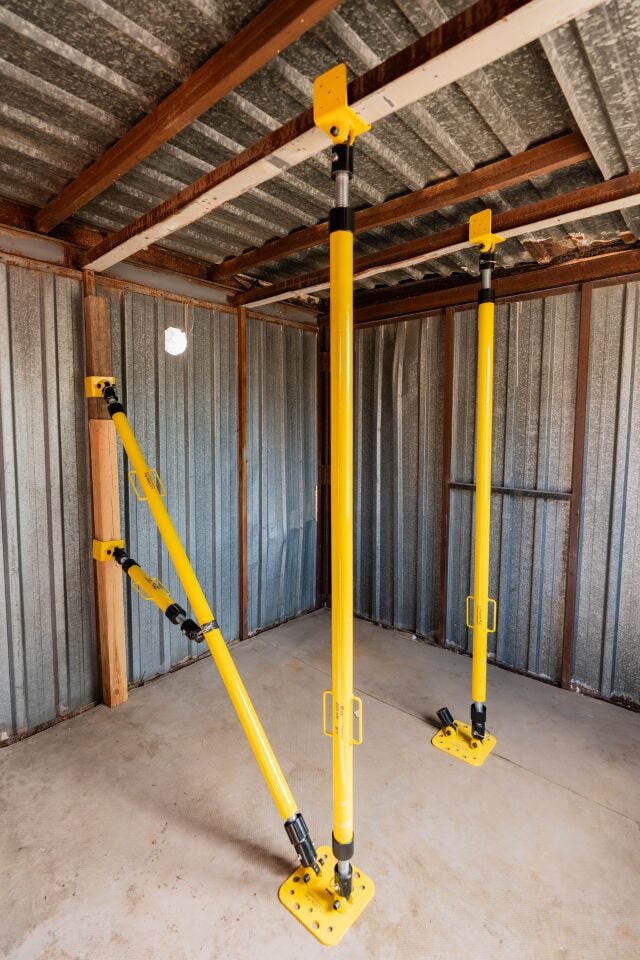

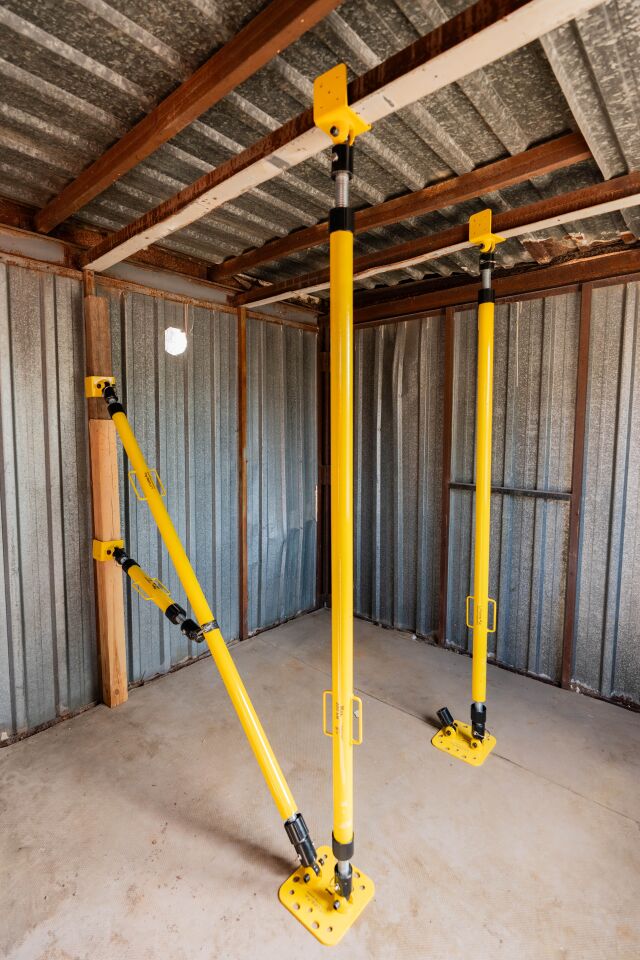

Tavanlar ;
Yıkılmaya yüz tutmuş betonarme ya da metal tavanlarda çeşitli kullanımı mümkündür. Kullanılacak alana göre minimum 1 adet 180 cmlik prob, 1 adet alt tabla (veya U tabla, 1 adet U tabla ve kullanılacak alanın genişliğine göre 1 adet (2 adet U tabla kullanılırsa 2 adet kalas olmalıdır) 10x10 kalas ile işlevsel tavan tahkimatı yapılabilmektedir. Ayrıca 1 setteki gerekli malzemeler kullanılarak 4 adet 180 cmlik prob , 2 adet çift girişli alt tabla , 4 adet U tabla , 2 adet 40 cmlik prob, 4 adet tekli bağlantı kelepçesi ve 2 adet alanın genişliğine göre kesilmiş 10x10 kalas kullanılarak 1 setten maksimum verim alınabilir.
Kurulumu :
Öncelikle yukarıdaki Prob bileşenleri birleştirilerek problar oluşturulur. Çift girişli alt tablalar yeterli uzaklıkta yerleştirilir. 180 cmlik probların birer ucuna U tabla bağlantı pimi ile montajlanır daha sonra diğer uçları tabana yerleştirilen çift girişli tablalara bağlantı pimi ile montajlanır. U tablalara çivi ile 10x10 kalaslar sabitlenir ve germe sistemi ile probun tavana sabitlenmesi sağlanır. Tüm 180 cmlik problara aynı işlem yapıldıktan sonra vida yardımı ile tekli kelepçeler 40 cmlik problara montajlanır. Çapraz gelecek şekilde karşılıklı olan 180 cmlik problara kelepçe yardımı ile sabitlenir ve lokma anahtarı ile kelepçelerin vidaları iyice sıkılır. Tüm kontra somunlar kapatılarak tahkimat bitirilir.Bu şekilde dörtlü tavan tahkimatı montajı tamamlanmış olur.
Dikey alanlar ;
Tavan harici yıkılma tehlikesi olan düze veya açılı dikey alanlarda, maden ocaklarında veya farklı amaçlarla kullanılan tünellerde, tersanelerde, inşaat alanlarında vb. durumlarda personelin sağlıklı çalışma alanı oluşturmak için kullanılır. Minimum 60 cmlik maksimum 275 cmlik alanlarda kullanılabilir.Minimum . Kullanılacak alana göre minimum 1 adet 40 cmlik prob, 2 adet U tabla (veya 1 adet alt tabla, 1 adet U tabla ve kulanılacak alana göre kesilmiş 10x10 kalas ile işlevsel dikey alan tahkimatı yapılabilmektedir.
Kurulumu :
Öncelikle yukarıdaki Prob bileşenleri birleştirilerek problar oluşturulur. Alanın yüksekliğine göre prob seçimi yapılır. Probların uçlarına bağlantı pimi ile U tabla montajlanır. Kullanılacak alana göre kesilen 10x10 kalaslar U tablalara çivi ile sabitlenir. Son olarak döndürme kollarıyla germe işlemi yaparak dikey alan desteklenir. Sonrasında kontra somunlar kapatılarak tahkimatın güvenliği alınır.
Eğer alan açılı ise bağlantı kadehi yuvalarından U tablalara açı verilerek destekleme işlemi yapılabilir. Ayrıca alanın açısına göre ayrı bir probla tahkimatın ikinci bir güvenliği alınabilir.
